Fujitec 29 inc...Tidak Sinkron !

Fujitec kali ini 29 inc Black box(Warna Hitam), semua bagian utamanya masih kondisi asli sbb;
uCom PCA84C640P/030(CTV320 V1.7), Oscilator V/H: TDA8305A, Hor D2125, Vert TDA3654, Audio Stereo LA8445, Regulator C4706.
Otak saya merasa tersiksa sampai 4 hari saat mencari penyebab masalah tv ini, dengan kerusakan sbb:
*Tidak Sinkron, pada kondisi channel tv yang sinyalnya kuat gambar normal dan saat input AV hanya bengkok-bengkok sedikit bagian atas…klik foto agar lebih jelas !
Penyelesaian:
**Kerusakan seperti ini biasanya disebabkan abnormal pada bagian yang berhubungan dengan rangkaian Sinkronisasi baik Vert ataupun Hor, pada TDA8305A ada di pin 18, 20, 21, 25….semua komponen yang berhubungan bagian itu sudah saya cek dan ganti baru tetapi tetap tidak ada perubahan, Vcc terukur normal semua, tegangan di semua pin IC tersebut juga sudah benar sesuai data, sampai IC diganti baru juga masih tetap !
Kalau melihat gejala rusak, bagian AGC dan rangkaian IF Video juga saya cek ternyata tidak ada yang bermasalah…
Nah…kalau anda mengalami gejala kerusakan seperti ini, coba klik dulu foto kanan ada lingkaran merah, itu adalah Capasitor kopel untuk Bias (Decoupling Capacitor for Biasing) yaitu C127 pada pin 10 yang menyebabkan kerusakan tadi, terukur pada AVO saya hanya sekitar 0,28uF…dan nilai aslinya 3,3uF 50v !
Setelah penggantian Capasitor ini tv bisa normal baik kondisi Input AV ataupun channel tv yang sinyalnya lemah !!!
Selamat bekerja buat semuanya… ...Baca Lebih Lanjut !

Polytron DIVA 14inc Type PS1423A...Protect !

Bagian utama Polytron DIVA PS1423A 14 inc ini sbb:
uCom/Oscilator: HBT-00-01G, Horizontal: MD1803DFH, Vertical: STV7302A, Audio: UTC2003, Regulator: FET FOPF-7N65C, Flyback:FCM-20B062N.
Kerusakan:
*Protect, distart via tombol channel bisa On 2 detik kemudian kembali ke Standby !
Pada saat On saya ukur semua Vcc normal mulai B+115v, 180v, Heater AC 5v, dan Vcc Vertical CT +12v dan -12v !
Anda yang mengalami kasus ini jangan terburu mengganti IC Vertical, karena itu langkah yang salah besar, tetapi cari titik protect dan coba dinonaktifkan dulu, pada Polytron yang menggunakan IC HBT-00-xx seperti DIVA series ini titik protect ada di pin 62 dan hanya berhubungan dengan rangkaian Vertical, nilai normal sekitar 5v, dan yang saya ukur ternyata hanya sebesar 2v, lepas solderan dan suntik dulu dengan Vcc 5v, caranya kasih saja R 1k menuju Vcc 5v, hidupkan tv pasti bisa menyala, lalu langkah berikutnya cari penyebab kerusakan yang sebenarnya…
Yang saya temukan pada kasus ini adalah perubahan nilai pada C402 dari pin 3 Boos-up IC Vertical yang tersambung dengan D401 secara seri menuju titik protect tadi, nilai aslinya 1u50v…pada AVO saya terbaca hanya 0,45u saja, setelah penggantian C402 tadi output D401 menjadi 8v dan setelah disolder kembali ke titik protectnya menjadi sekitar 4,8v…dan akhirnya tv bisa bekerja normal !!!! ...Baca Lebih Lanjut !

Receiver Matrix Lemon III Kacau, Led Berkedip !

Receiver Matrix Lemon III ini terkena petir, kerusakan sebagai berikut:
*Ketika ditekan tombol Main power tampil display angka nol dan Lednya berkedip cepat dan tidak bisa On/Booting…klik foto !
Setelah saya bongkar dan saya ukur ternyata semua Vcc 3,3v, 15v dan 22v drop dan berdenyut/Pump-up, semua elco-elco filternya juga masih bagus. Selanjutnya saya coba dengan Regulator Receiver lain yang normal ternyata Receiver ini bisa berfungsi dengan baik pada semua Menu dan Channel !
Kalau anda menemui kerusakan seperti ini coba cek elco 400v pada bagian Primer Regulator, saya ukur terbaca pada AVO saya sekitar 2,7uF saja. Dan nilai elco ini aslinya 22uF 450v…..setelah penggantian satu elco utama ini semua output Regulator normal dan Receiver berfungsi normal juga !!! ...Baca Lebih Lanjut !

Goldstar Cinemaster, Gambar Atas Melebar Bawah Menyempit !

Tv Goldstar seri Cinemaster (Lawas/Blackbox) ini datang dari teman sesama service, dengan kerusakan:
*Gambar jernih tetapi bagian atas melebar dan bagian bawah menyempit gelap terpotong sekitar 8cm…klik foto kiri atas untuk melihat gejala rusak yang sebenarnya
(NB: Gambar di layar tv adalah saat film “A Battle of Wist-Andy Lau” di M-Channel yang heboh karena “No Sensor” dari Satelit Thaicom C-Band)
Kalau anda sudah paham, kerusakan ini adalah terletak pada bagian Vertical, dan kata teman service tadi IC Penguatnya(TA8445K) sudah diganti baru tetapi tidak ada perubahan !
Hasil pengukuran saya semua tegangan baik Vcc utama, elco Boost-up sampai Oscilator dari TA8690 normal !!
Nah, kalau anda mengalami kerusakan seperti ini, coba klik foto kanan atas, yang saya lingkari merah adalah C308 atau C309….itulah penyebabnya, nilai elco tersebut 4,7uF 50v….
Selamat bekerja semoga sukses buat semuanya !!! ...Baca Lebih Lanjut !

Cara Upgrade Receiver Venus Cromus !

Digital Satellite Receiver merk Venus Cromus di pasaran memang laris manis seperti kacang goreng, karena saat ini harganya bisa dibilang sangat murah yaitu tidak sampai Rp.150.000 !
Dan pasti anda sering atau pernah menemui kerusakan Receiver ini sebagai berikut:
1.Saat dihidupkan hanya diam hanya led merah saja yang menyala, tombol dan Remote juga tidak berfungsi.
2.Bisa On/Start tetapi fungsinya kacau , tombol panel ataupun Remote kalau ditekan tidak sesuai dengan perintah yang semestinya
Untuk mengatasi masalah ini anda tidak usah bingung apalagi sampai ada niat untuk dibuang karena harganya murah, coba Receiver tersebut di Upgrade pasti akan berfungsi normal kembali !
Berikut cara Upgrade Receiver venus Cromus:
*Jangan lupa klik dulu semua foto diatas
1.Siapkan soket 4pin dan kabel secukupnya, untuk penyambungan pin 2 dan 3 dibalik.
2.Siapkan Receiver Venus Cromus yang normal(sebagai Master) dan yang rusak (Slave).
3.Hidupkan Receiver yang normal dan buka Menu-Upgrade, koneksikan kabel+soket tadi, pilih opsi Upgrade: hanya daftar chanel atau semuanya terserah anda !
3.Kemudian klik OK dan tampil tulisan “Link again”, lalu segera koneksikan ujung kabel+soket yang satunya ke receiver yang rusak dan tunggu sampai tampil “Link Success” !
4.Klik OK lagi dan biarkan sampai proses Upgrade selesai 100%...Finish !

**Catatan:
Pada opsi Upgrade, kalau anda pilih “Semua” hasilnya akan sama persis dengan yang normal tadi baik daftar jumlah chanel tv ataupun radio dll…

Selamat mencoba semoga berhasil ! ...Baca Lebih Lanjut !

Sharp 21GF353E2 Great Alexander...Gelap lalu Blanking !

Otak dari Sharp type 21GF353E2 (GreatAlexander) ini adalah: uCom/Chroma IXC844WJ, Vertical LA78040, Horizontal TT2140, Regulator STR-W5453(6pin), Audio LA42032, Flyback JF0501-32601.
Kerusakan:
*Saat pertama dihidupkan gambar tampak gelap dan lama-lama dalam hitungan detik semakin terang terus-menerus dan pada akhirnya Blanking bergaris-garis putih seperti buku !
Penyelesaian:
Teman-teman service harap bisa memahami bahwa gejala rusak Blanking seperti ini kebanyakan disebabkan oleh Vcc penguat Video RGB yaitu 180v ataupun rangkaian yang berhubungan dengan ABL…tetapi pada kasus tv kali ini kedua bagian tadi saya ukur normal semua !
Apabila anda menemui masalah tv seperti ini coba klik dulu foto diatas agar lebih jelas, yang saya tandai dengan lingkaran merah adalah penyebab kerusakannya, itu C880-Capasitor G2/Screen dengan nilai 10nano 2kilovolt(2000v), pada Capacitance Meter saya terukur tidak sesuai dengan semestinya alias telah berubah nilai !
Selamat bekerja untuk semuanya… ...Baca Lebih Lanjut !

LG-21SL2RD Ultra Slim, Pincushion-Tr Hor. Panas !

LG Ultra Slim type 21SL2RD ini mesin-nya sama dengan artikel saya sebelumnya yaitu type 21FU2RD, kasus awalnya juga sama yaitu Tr Hor. putus meski telah diganti baru !
Pada kasus yang kedua ini muncul masalah baru yaitu PINCUSHION= Raster normal tetapi sebelah kanan layar melengkung arah ke dalam sebesar 5cm disertai Tr Hor panas berlebihan atau Over Heat dan lama-lama kalau dibiarkan Tr Hor bisa putus lagi...klik foto kiri atas untuk melihat gejala rusak yang sebenarnya !
Penyelesaian:
* Sebelumnya saya berharap kepada teman-teman service agar bisa memahami dulu bahwa kerusakan Pincushion (Gambar Melengkung) pada semua tv terbilang sulit, kebanyakan disebabkan oleh tidak normal pada rangkaian Hor terutama yang berhubungan dengan jalur MIN (mulai titik soket Defleksi) !
** Pada LG ini jalur Hor Min tersebut berhubungan dengan sebuah penguat Tr FET type K2xxx dan ada IC Driver 8 pin (klik foto ada lingkaran Merah) yang di kontrol oleh IC utama LV762xxx untuk menyetel kelengkungan(Pincushion) dan lebar gambar arah kanan-kiri secara Digital melalui Menu Data Service !
*** Nah, kalau anda mengalami dan belum menemukan solusinya ikuti baik-baik langkah saya sbb:
Open lalu ukur dulu Tr FET Kxxx, kalau normal lepas IC Driver yang berjumlah 8 pin tadi dan coba ukur dengan AVO Meter skala Ohm tertinggi, kabel Merah pada pin 6 dan kabel Hitam pada pin 8, kalau ada hambatan berarti rusak....itulah penyebab kerusakan tadi, pada kasus ini hasil ukur saya ada Hambatan nilai sekitar 80k ohm ! Karena kalau IC itu normal tidak ada hambatan sama sekali alias tak terhingga !
Nomor/type IC tersebut adalah KA393 (Dual Comparator) dan apabila anda kesulitan untuk mencari, ganti dengan LM393...sama saja fungsi dan karakternya !!!
Selamat bekerja dan semoga sukses buat semuanya.... ...Baca Lebih Lanjut !

Panasonic TC-21S80R2...Out Regulator Drop dan Protect !

Panasonic ini menggunakan Chroma/Oscilator M52770ASP, Program MN1871681TFH, Vertical LA7840, Regulator C5241, Flyback ZTFK82003A.
Kerusakan:
1.Output Regulator semua drop, led redup !
2.Protect.
Penyelesaian kasus tv ini sebagai berikut:
*Beban Tr Hor. saya lepas dulu dan terukur pada Vcc 5v hanya senilai 3,2v saja, kalau anda mengalami coba klik foto kiri atas, yang saya tandai lingkaran merah adalah penyebab drop tadi yaitu Q850 ternyata short...type Tr tersebut adalah C945 !
**Setelah regulator dan semua Vcc normal tv saya start bisa nyala sejenak lalu kembali posisi standby led berkedip alias Protect !
Titik protect tv ini ada di pin 36 IC Chroma M52770ASP(liat foto kanan atas), nilai normalnya adalah (0) Nol Volt dan berhubungan dengan banyak sensor mulai Q580,581,Zener...dll ! Akhirnya saya temukan penyebab protectnya yaitu drop pada Vcc vertical 25v yang terukur hanya sebesar 11v, ternyata IC penguat Vertical short pada pin 2 dengan Ground(pin 1) setelah penggantian IC ini tv bekerja normal.
NB:
*Perhatikan baik2: pada system Panasonic ini kalau Vertical tanpa beban Defleksi, saat hidup outputnya akan mengeluarkan tegangan sama dengan Vcc 25v !!!
Padahal secara umum Penguat Vertical yang menggunakan single supply output normal akan mengeluarkan tegangan kira-kira setengah Vcc utama, Misal Vcc 25v output +/-12v !!!
Selamat bekerja buat semuanya....
...Baca Lebih Lanjut !

Sharp 14R10 (Q-Beat)...Protect dan Kadang Tidak Bisa Start !

Sharp 14R10 Q-Beat ini menggunakan IC Program(Micom) IX3031CE, Chroma TB1226DN, Regulator TEA2261/D1884, Horizontal D1877, Vertical LA7830, IF BA7357S, FBT-F0101K !
Kerusakan: Protect, di start via tombol Main Power led menyala Merah terus Hijau dan kembali Merah (Standby) !
Titik protect tv ini ada di pin 30 IC Program, terukur cuma 1 volt saja, seharusnya pada kondisi normal sekitar 3 sampai 5 volt ! Dan semua diode protect yang berhubungan sy lepas kecuali R yang menuju 5v...hasilnya juga masih seperti tadi, tetap protect ! Padahal Oscilator Horizontal saya ukur berfungsi normal !
Nah kalau anda mengalami kerusakan Sharp seperti ini, coba ikuti cara saya sebagai berikut:
*Cek tegangan di Colector Q601(TR Driver Hor. Lihat/klik foto), kalau Nol Volt berarti Resistor pembatas atau Trafo Driver Hor. tadi putus, terutama bagaian Primernya !
**Apabila mengalami kadang tidak bisa start baik via tombol channel ataupun remote, ganti saja 2 Resistor seri nilai 18 Ohm dekat R pembatas driver tadi !
Selamat bekerja buat semuanya.... ...Baca Lebih Lanjut !

Lagi, OKE!-3792K...Cacat Vertikal !

Tv merk OKE! Type 3792K ini mesin-nya sama dengan Polytron, dan type IC yang dipakai berbeda dengan artikel saya terdahulu !
Menggunakan Chroma TDA8841, Program M37211-xxx.
Kerusakan: Cacat Verikal bergaris-garis hampir penuh di layar...klik gambar untuk melihat gejala kerusakan yang sebenarnya !
Solusi:
*Penyebab kerusakan tv ini sulit saya temukan sampai berhari-hari, karena semua komponen yang berhubungan dengan rangkaian Vertical saya ukur satu-persatu tidak ada yang rusak, baik R-Elco-Capasitor dll, Vcc utama CT-/+12v juga normal !
**Nah kalau ada teman mengalami, coba klik dulu foto kanan atas, saya tandai dengan lingkaran merah, itu adalah 2 Transistor jalur H-Sync dan V-Sync dari IC Program, lepas 2 Tr itu dan ukur dengan teliti pakai AVO Skala Ohm paling tinggi !
Biasanya salah satu Tr itu bocor sehingga mengakibatkan gejala kerusakan seperti diatas, dan ganti saja dua-duanya dengan yang baru pasti beres...type Tr tersebut adalah C945 !
Okay....selamat bekerja buat semuanya !!! ...Baca Lebih Lanjut !

Pengaman Sepeda Motor !

Apakah anda pernah kehilangan sepeda motor hanya karena hal sepele ???
Misalnya: Saat parkir lupa mencopot Kunci Kontak dan akhirnya sepeda motor anda amblas dibawa lari orang !
Inilah solusinya: buat sendiri “Pengaman Sepeda Motor”...sederhana-murah-mudah dirakit dan tentu saja sangat bermanfaat !
Klik dulu foto skema dan pahami sampai habis keterangan dibawah ini.
Sebelumnya saya ucapkan terima kasih kepada Ali(Siper) Tambak Sawah-Waru-Sidoarjo, temanku saat saya bekerja di Huda Electronic Surabaya dulu, yang rela Sepeda Motornya Tiger 2000 (masih baru) di obok-obok hanya karena rangkaian ini !!!
Sebelum anda merakitnya ada satu syarat yaitu: punya sepeda motor dan Aki(Accu)nya masih normal !
Keterangan:
*Prinsip Dasar cara kerja rangkaian ini adalah MMV(Monostable Multivibrator=Penggetar Ganda Tidak Stabil) saklar sentuh jari (Touch).
*Mematikan fungsi trigger(penyulut) pengapian yaitu CDI atau Pulser.
*Setelah Kunci Kontak On dan belum disentuh, kalau motor distarter baik secara Electric ataupun Manual mesin tidak mungkin bisa hidup, karena Relai kondisi Off dan jalur CDI/Pulser masih short/konslet ke Ground(Massa/Body).
Proses:
1. Buat rangkaian seperti skema diatas. Semua komponen usahakan rapat, Relai dibawah dan R,Tr dan lain-lain diatas PCB, cukup ukuran 2x3 cm.
2. Titik A adalah titik sentuh, beri kabel secukupnya tergantung penempatan anda dan ujung kabel sembunyikan sesuai selera, biasanya di Dashboard plastik dekat Stang sebelah kiri, usahakan sekecil mungkin agar tidak diketahui orang lain !
3. Titik Out sambungkan ke kabel CDI disekitar kunci kontak atau Pulser.
4. Led kontrol tempatkan di panel sekitar Speedometer agar mudah dilihat, setalah kunci kontak On dan titik A disentuh Relai bekerja dan Led akan menyala, sepeda motor bisa di starter !
Nilai komponen:
R1=220k, R2=1k, R3=2k2, Q1=Tr 9012, Q2=Tr 9013/14, RE=Relay 12v...
NB: Setelah sentuh sekali Relai berfungsi dan sentuh berikutnya tidak akan berfungsi kecuali kunci kontak ke posisi Off = Relai juga Off !!!
Silahkan dicoba semoga bermanfaat !!! ...Baca Lebih Lanjut !

Samsung CS-29K70MQ, Protect Vertical

Samsung 29” kali ini dengan type CS-29K70MQ, Chip: VCT-49X3F, Vertical: LA78045, Horizontal: J6810A, FBT(Flyback): FUH29A001F, Regulator: STR-W6750F, Pengut RGB: TDA6109, Audio: TDA7297 !
Kerusakan: Protect, distart hidup sebentar kembali standby led berkedip !
Penyelesaian:
* Hasil pengukuran semua Vcc utama normal mulai 5v, B+, 33v, 180v dan lain-lain tidak drop. Setelah saya telusuri lebih lanjut, saya temukan R414 putus, dan setelah saya ganti langsung terbakar, artinya beban yang berhubungan ada yang short !
Ternyata R ini adalah Vcc(+) 14v IC Vertical pin 2, sedangkan R413 adalah Vcc(-) 14v pin 4, masing-masing nilainya sama yaitu 1 Ohm 1 Watt ! Kesimpulannya IC Vertical short pada Vcc(+)-nya ! Setalah IC saya lepas tv tidak protect, dan akhirnya setelah penggantian R dan IC baru tv langsung hidup normal !
Oke, selamat bekerja buat semua.... ...Baca Lebih Lanjut !

Receiver Venus Meteor, Audio Out R/L Serak dan Pecah !

Receiver merk Venus Meteor ini tampilan Menunya sama persis dengan Hansen KD-2, jadi menurut saya Softwarenya juga sama ! Supply Vcc-nya juga cuma ada 2: untuk Digital 3,3v dan 22v menuju rangkaian Audio dan LM317 sebagai control supply LNB baik Vertical 13v dan Horizontal 18v !!!
Kerusakan: Signal dan Gambar tampil normal, tetapi suara Audio out R/L serak dan pecah !
Kalau teman-teman mengalami, klik dulu foto diatas agar lebih jelas ! Dan berikut solusinya:
* Cek dulu Vcc di pin 8 IC Audio 4558(Tempel), Vcc ini mendapatkan tegangan dari Vcc 22v melalui R 2k7 dan nilai normalnya sekitar 12v ! Kalau rendah dibawah 5v lepas dulu IC itu dan ukur lagi, kalau tetap rendah, cek aja C filter di titik itu(di foto saya lingkari merah, biasanya short atau bocor ! Untuk gantinya carikan saja di mesin Vcd bekas pada bagian filter 5v !
Selamat bekerja dan semoga bermanfaat !!! ...Baca Lebih Lanjut !

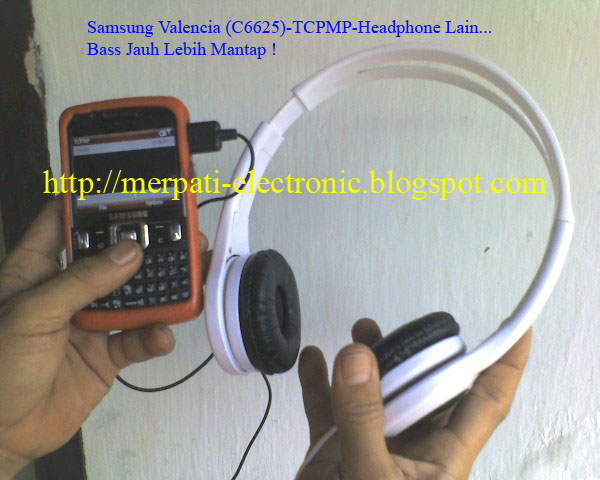

Discotique Masuk telinga !

Artikel kali ini adalah kelanjutan dari yang pernah saya posting sebelumnya berjudul: “Headset 30 Ribuan Bass Menggelegar” !
Seperti yang pernah saya ceritakan, Hp Motorola Q(GSM) dengan O.S Windows Mobile 6.0, saya isi Software TCPMP dengan Aksesoris Headset/Headphone biasa 30 Ribuan, saat memutar lagu MP3 suara yg dihasilkan bisa terdengar menggelegar !!!
Kalau rekan punya Hp dengan OS Windows Mobile, coba deh Software yang satu ini...saya jamin pasti mantap dan oke seperti Discotique Masuk Telinga !
Karena TCPMP untuk Wind.Mob.6.0 tidak suport dengan OS yang lebih tinggi WM6.1 keatas, akhirnya saya cari yang terbaru 2011, dan saya coba aplikasikan pada Hp Adik saya “Samsung Valencia(GT-C6625)” dengan OS Wind.Mob 6.1.
Pada foto atas kiri adalah tampilan Menu Setting Graphic Equalizer untuk Pemutar Audio MP3...dll, dan sebelah kanan adalah saat playing Video Fullscreen, paling kanan menggunakan Headphone lain...Bass lebih ampuh lagi !
Saya coba lagu Candyman milik Aqua dan House Music 2003 serta lagu Made In Thailand Made In USA(Memory Of Bangkok), suara yang dihasilkan Headset murahan tidak lagi menggelegar, tetapi Bass-nya lebih nendang dan nonjok dari telinga sampai ke dada, Trebble juga lebih jernih terpisah, tampilan Menu juga berbeda !
Nah kalau rekan ada minat, Software TCPMP terbaru ini bernama “tcpmp_revive_b38.zip”, besar file 2,025MB, adanya di situs forum.xda-developers !
Silakan download lalu extract dan install ke Hp dengan file .cab !!!
Selamat menikmati sajian sederhana dan berkwalitas saya kali ini....!
...Baca Lebih Lanjut !

Panasonic TC-1450R, Tidak Ada Channel dan Audio !

Panasonic ini lawas, type TC-1450R, Chroma/Oscilator: AN5601, Micom: MN15142TEA1, Regulator: STR50213, Vertical: AN5521, Flyback: TLF1474 !
Kerusakan:
1.Nyala, Raster/Snow Normal, ketika dituning tidak ada channel sama sekali.
2.Setelah Channel Normal, suara tidak ada tetapi OSD berfungsi.
Penyelesaian sbb:
* Untuk masalah tidak ada channel ini, 33v dan rangkaian VT saat proses tuning Voltage Swing terukur normal. Kalau rekan mengalami, coba ukur di titik AGC Tuner, bila terlalu rendah atau Nol Volt, cari R109 yg berhubungan VR AGC dekat Tuner, biasanya putus, nilainya 1k8...klik foto kiri atas !
Nilai tegangan AGC normal adalah 6-7 Volt !
** Setelah masalah channel teratasi, ternyata Audio tidak keluar, IC Audio dan Vcc normal: sy ukur pin 32 Program(Volume Control) dan Basis Q1111 ternyata Nol Volt, bila rekan mengalami, cari R yg berjejer disebelah kiri Q201...klik foto kanan atas...biasanya putus, nilainya 12k !
Semoga bermanfaat buat rekan service....!!! ...Baca Lebih Lanjut !

Buat Sendiri Trafo Wansonic !!!

Kalau rekan2 bikin Tv Modif pakai CRT Monitor+Defleksi asli, hati2 dengan Impedansi bagian Horizontal !!!
Karena untuk mesin Cina, minimal impedansi yang diperbolehkan adalah 1,7 Ohm, sedangkan semua Monitor yang sudah Digital rata2 hanya 0,5 Ohm !
Untuk menghindari Tr Horizontal putus ataupun FBT terbakar karena ketidak sesuai-an Impedansi tadi, maka dibutuhkan Trafo, yang umum dipasaran namanya Wansonic !
Mungkin rekan service yg di kota mudah mendapatkan, tetapi bagi teman2 didaerah pasti kesulitan mencari !!!
Disini sy coba cara membuat sendiri Trafo Wansonic, sbb:
1. Klik dulu foto skema diatas
2. Cari trafo regulator bekas mesin tv, kalau bisa yg ada 7 pin-nya
3. Bongkar dan buang semua gulungan kawat emailnya
4. Siapkan kawat email diameter skitar 0,4 - 0,7 mm secukupnya
5. Perhatikan arah gulungan, pin 1-2, 2-3, 3-4 dst masing-masing 25 lilitan
6. Ukur hambatan antara pin 1 dan 7, biasanya sekitar 1 ohm
7. Untuk penyambungan ke pin Defleksi sesuaikan gambar
NB:
* Pin 2 sampai 6 adalah untuk penyesuaian lebar gambar kiri-kanan !
** Kalau hasilnya Tr Horizontal masih terlalu panas, anda harus merubah defleksi bagian Horizontal secara seri !
Okay rekan semoga bermanfaat.... ...Baca Lebih Lanjut !

Regulator Universal Mini !

Kalau teman2 mengalami kesulitan memperbaiki Regulator Acematic baik Tv,Dvd,Receiver dll dan sudah menghabiskan biaya banyak tetapi belum selesai juga, coba aja dengan ”Universal Mini Power Supply (Regulator)” !!!
Murah-meriah, biasanya dipasaran sekitar 20-25 ribu untuk merk TENIERS.
Disini sy rekomendasikan bukan untuk tv mesin Cina yang ada VR penyetelan B+ bagian Sekunder !!!
Caranya:...klik dulu foto skema !!!
1. Untuk Reg biasa tanpa Optocoupler dan ada VR B+ di primer, lepas atau buang dulu FET/Tr aslinya:
Kabel Merah...ke titik D(Drain) untuk FET, atau C(Colector) untuk Tr.
Kabel Hitam...ke Ground utama atau Min elco 400v.
Kabel Biru...Tidak dipakai.
2. Untuk Reg biasa dengan Optocoupler, putus dulu atau buang komponen jalur Colector dan emitor Optocoupler:
Kabel Merah/Hitam sama dengan cara 1.
Kabel Biru...ke Colector Optocoupler sedangkan Emitor langsung di Ground.
3. Untuk Regulator yang memakai STR, cari jalur dari Plus elco 400v melewati pin trafo trus langsung ke kaki STR, sambung ke kabel Merah, yang Hitam ke Ground.
4. Untuk Regulator dengan sistem spul seri atau istilahnya Body Nyetrum seperti tv lawas: caranya kabel Merah seperti poin 1, yang Hitam ke elco out B+ .

Regulator ini dari pabriknya B+ out di set skitar 50v, jadi anda harus adjust sendiri melelui VR yg telah disediakan sesuai kebutuhan Tv.
Jangan lupa FET atau TR ditempelkan ke pendingin dan diberi Isolator.
Selamat bekerja.... ...Baca Lebih Lanjut !

Auto Muting Untuk Penyiar Radio.

Bagi rekan2 Service yg suka denger radio, baca dulu cerita saya dibawah ini !
Saya dapat order dari Penyiar Radio Amatir, keinginannya seperti ini:
” Saat penyiar berbicara, secara otomatis suara Background Music mendadak pelan atau tidak berbunyi sama sekali. Dan ketika penyiar diam suara Background music terdengar normal/keras lagi !!! ”
Nah, kalau rekan mengalami dan ingin membuatnya, klik dulu foto agar lebih besar !
Berikut cara membuatnya:
1. Buat dulu rangkaiannya sesuai skema diatas.
2. Input diambil dari Output rangkaian Pre-amp Mic utama.
3. Led On untuk control saat muting Background Music.
4. R/L. Ch disambungkan ke Output Cd/Dvd yang akan menuju Mixer.
Cara kerja:
* Coba berbicara di depan Mic, kalau Led menyala menandakan rangkaian bekerja, berikut 2 Tr Kombinasi(Darlington) menjadi fungsi Switch untuk menggerakkan Relay, sehingga Line-Out Audio akan di short ke Ground dan akhirnya suara mati/Muting !
NB: Kalau suara tidak ingin benar2 muting, kasih aja R sesuai selera pada R/L.Ch yang menuju Relay !
** Saat kita diam atau tidak bersuara, rangkaian akan berfungsi sebaliknya.
Okay rekan semoga tidak penasaran lagi !!!! ...Baca Lebih Lanjut !

Changhong 21E88, Ganti FBT BSC-60T Vcc Vertical Tidak Keluar !

Kebanyakan tv merk Changhong sering mengalami rusak FBT, biasanya short pin tertentu dengan jalur Ground !!!
Nah kali ini Changhong 21” type 21E88, kerusakan:
FBT-nya BSC-60U, Vcc 190v short to Ground, sehingga saat start B+ drop menjadi 60v.
Setelah sy ganti baru dengan type BSC-60T ternyata Vcc 25v untuk Vertical tidak keluar, sy ukur juga tidak ada hambatan sama sekali dengan pin lain, kemungkinan untuk type ”T” memang tidak tersedia untuk suply Vertical !!!
Untuk mengatasi kasus ini akhirnya FBT tersebut sy modif juga !
Nah kalau rekan mengalami, ikuti solusi sy sbb:
* Klik dulu foto untuk memperjelas dan lebih besar.
Buat lilitan di ferit sisi samping FBT, lepas dulu beban menuju IC Vertical, pakai kawat Email 0,5mm, lilitkan pada ferit tsb(perhatikan arahnya), masing2 ujung kawat menuju Ground dan Diode penyearah Vcc Vertical !
Catatn: Kalau tidak keluar tegangan tinggal dibalik aja !
Pada kasus yg sy hadapi, 6 lilitan sudah mengeluarkan 23v dan lebar gambar arah Vertical normal !
Selanjutnya masih ada masalah lg, yaitu tampilan gambar arah samping kanan-kiri terlalu lebar, lalu sy carikan spul bekas jalur Hor Min dan sy sambungkan secara seri pada bagian Hor Plus(kabel Merah), klik foto kanan...akhirnya gambar normal !!! ...Baca Lebih Lanjut !

Jual Tester Flyback (FBT Tester) !

Terimakasih yang sebesar-besarnya saya ucapkan kepada:
1. H.Fachrudin Idris di Perum Gunung Sari Surabaya.
2. I Wayan Sudiana dari Jl.Subita Denpasar-Bali.
3. M.Turkan Operator Genset PT.Sampit Kalimantan Tengah.
4. Budi Susanto Jl.Plaju Pendopo Muara Enim-Palembang.
5. Eman Sulaeman Jl. R.A. Kartini Cirebon-Jawa Barat.
6. Rusdi Mantangai-Kapuas-Kalteng.
7.Angli/Andy Jl.Bendaraya-Tegal alur-Kalideres-Jakarta Barat.
8.BMJ Raya Electronic, Bumi Jaya-Talisayan-Berau-Kalimantan Timur.
9.Bp.Sunar Jl.Juanda Komplek Perumahan Angkasa Pura II Tangerang-Jawa Barat.
10.Supriyono Sanggrahan-Boyolangu-Tulungagung.
11.Bapak Paul Pasar Padi-Rangkui-Pangkalpinang-Bangkabelitung.
Yang telah benar-benar menghargai kreatifitas saya dengan membeli Flyback Tester buatan saya sendiri, semoga alat tersebut berguna dan bisa membantu mempermudah pekerjaan anda, khususnya mengetahui rusak tidaknya FBT(Flyback), baik itu Tv atau Monitor !!!
NB.1:
Bagi rekan yang membeli alat ini, mungkin bentuk Boxnya akan berbeda dengan foto diatas, tetapi jangan kuatir, isinya sama persis !
NB.2:
Bonus tidak ternilai bagi yang sudah membeli alat ini, yaitu: Bebas konsultasi seputar masalah Service Electronic Umum sejauh kemampuan saya !
Barangkali ada rekan-rekan lain seprofesi yang berminat, silakan menghubungi saya secara langsung via SMS ke nomor HP saya diatas ! ...Baca Lebih Lanjut !

Tone Control TEAC BX-300, BX-500

Bagi rekan2 yang suka bikin Amplifier dengan memodifikasi bagian Kontrol Nada (Tone Control), mungkin cerita saya kali ini sedikit berguna !
Semua Ampli pribadi saya baik ditempat service atau didalam rumah menggunakan Tone Control modif dari Amplifier TEAC BX-300 atau BX-500.
Dan kalau anda di Jatim menemui Ampli dengan Tone Control yang Layout PCB-nya sama persis seperti di foto ini, itu adalah buatan atau hasil modifan saya menjelang th 2000 !!!
Sebelumnya saya ucapkan banyak terima kasih atas kerjasamanya (saat saya bekerja di ”HUDA Electronic”) kepada: Yanto Lonthong Waru-Sidoarjo dan mas Rais Karyoso asli Pati-Jateng dalam proses modifikasi Tone Control ini !!!
Kalau anda pernah berkecimpung di dunia Sound System Lapangan, pasti akan paham
maksud saya akan kelebihan2 rangkaian ini,
antara lain:
1. Apapun type Powernya, suara yang dihasilkan ke output speaker tidak pecah dan benar2 Flat antara Bass/Midle/Treeble dan sesuai sumber baik dari DVD,VCD,Tape ataupun Live Show dll.
2. Benar2 Natural Sound: semua alat music atau suara rata terdengar terpisah bisa di beda2kan baik Bass, Melodi Gitar, Drum, Keyboard, Vocal dll. Serta bunyi Criik, Thik, Thak, Duk, Dung dll.
Jadi hasil rekaman ataupun penyetelan Mixer bisa terdengar dengan jelas dan bisa dinilai bagus tidaknya !!!
Contoh yang saya coba masukkan ke ampli:
a. Live Show OM.PALAPA di JTV Minggu sore kemarin13/02/2011, audio out L/R dari DSR(Digital Satellite Receiver Humax F2-1002) saya.
b. DVD Live Concert Helloween World Tour 2005/2006 di Sao Paulo Brasil !
3. Menurut yang Ahli Teori Sound Audio, Tone Control ini Penguatan/Gain dB-nya sudah dihitung dengan benar sesuai rumus audio Standart Internasional !

NB:
Sebelum menggunakan Tone Control ini syarat2nya harus dipenuhi dulu yaitu:
1. Speaker harus Three Way atau ada 3 jalur output suara meliputi Woofer, Midle dan Tweeter. Usahakan ditambah Crossover Pasif.
2. Vcc harus benar2 stabil 15 atau 18 Volt DC-CT.
3. Perhatikan type Capasitor baik Myllar, Polyester/Feeder serta Elco Nonpolar.
4. Type IC dari aslinya 4559, biasanya dipakai Audio merk Sony baik Tape Deck, Amplifier dll.
Kalau kesulitan IC tersebut alternatifnya bisa pakai 4558 biasa atau lain nomor/type tetapi pilih Noise/Desah-nya yang rendah.
Selamat ber-eksperimen buat semuanya....!!!! ...Baca Lebih Lanjut !

Philips 29PT2252/68R, Vertical(Protect) dan Pincushion !

Sejak saya terjun didunia service mulai th 1993 di lapangan, merk tv paling berat dan sulit untuk diperbaiki adalah produk Eropa dan Amerika yaitu: Philips, Grundig, Saba, RCA !
Nah, bagi anda yang masih merasa pemula, kalau mendapati pasien tv seperti diatas, jangan coba-coba, banyak2 belajar dan baca2 dulu !!!!
Kali ini Philips Flat 29 inc type 29PT2252/68R.
Chip/Oscilator/UOC (SMD): TDA9565H/N1/4/0803
Vertical: TDA8358J, Horizontal: BU4508DX
Micom/IC Program: MSP3415G-C12
FBT/Flyback: JF0501-2136
Tv ini datang dari teman sesama service, dengan kerusakan sbb:
IC Vertical terbakar dan Short, setelah dia mengganti dengan yang baru menjadi tampil garis melintang arah kiri-kanan, 3 detik kemudian Protect.
Setelah saya kerjakan tv bisa hidup tetapi gambar cacat Vertical bergaris-garis hitam dan melengkung kanan-kiri atau Pincushion !!!
Kalau rekan mengalami ikuti solusi saya berikut ini:
* Untuk Vertical/Tampil garis melintang: kalau Vcc Vertical 13v sudah normal, cari R3488 (klik foto dulu biar jelas, saya tandai lingkaran merah), letaknya di pojok kanan atas, nilainya 4,7 ohm !!!
** Untuk cacat Vertical garis2 hitam: ukur dulu antara Ground PCB dengan Pendingin besar siku untuk Vert/Hor, kalau tidak sambung kasih aja kabel terus disolder.
*** Berikutnya kalau gambar melengkung kanan-kiri atau Pincushion seperti kasus Sony KV-29MF1 di artikel saya sebelumnya: cari R3411 yang berhubungan jalur Horizontal bagian Min biasanya putus, nilainya 4,7 ohm !
Okay rekan, selamat bekerja buat semuanya...... ...Baca Lebih Lanjut !

Cara Pasang Echo di HT !

Rekan2 yang suka ngebrik pakai HT, mungkin masih banyak yang bingung bagaimana cara memasang atau menambah aksesoris Effect/Echo agar suara tambah menarik terdengar lawan bicara atau Breaker2 yg lain !!!
Dalam foto adalah HT saya murahan merk Icom V68+Echo (DJ-190 dan 196 Tr Final mati kena petir) saya dorong Booster 13 Watt trafo 15 Ampere, sedangkan Antenna saya pakai Gazdent Sky 3 Buildup USA ketinggian 2 pipa !
Berikut cara2 pemasangan Effect/Echo di HT:
1. Klik dulu foto skema Blok Diagramnya dan pahami baik2 !
2. Siapkan perangkat yang dibutuhkan: Rangkaian/Kit Echo+Box, HT, Extra Mic lengkap. Mungkin masih ada tambahan Booster tidak masalah.
3. Sambung semua sesuai skema diatas dengan benar. Perhatikan nilai komponen !!!
4. Pasang dulu antena, pilih channel atau Frekuensi yang kosong.
5. Tekan S1 Switch Extra Mic, adjust Vr Sensitifitas sambil bicara yang keras sampai led Transmit menyala merah dan tidak mati atau kembali hijau.
6. Dengar di speaker monitor dan atur kwalitas effect suara pantulan/Echo sesuai selera anda !

NB:
Rangkaian tambahan yang lain adalah proses Muting speaker Monitor saat Receiving, yang terdengar hanya suara lawan bicara di Extra Mic.
Ketika Transmit kita bisa mendengar dan mengatur suara kita sendiri melalui speaker monitor !!!
Okay selamat mencoba and 73-88...Cerioo !!!!
...Baca Lebih Lanjut !

Toshiba 2550XHE (25inc) Gambar Belang Hitam !

Toshiba 25 inc dengan type 2550XHE ini menggunakan Chroma M52707SP, Vertical TA8427, Regulator STR-Z3302, FBT: TFB4132AD.Kerusakan: Kondisi dingin atau lama tidak dihidupkan, barusan nyala gambar tertutup belang hitam hampir penuh, setelah dibiarkan sekitar 20 menit bisa normal !!! Lihat gambar kiri atas.
Penyelesaian sbb:
* Tv ini bikin pusing, sudah sy coba ganti IC utama M52707SP tidak ada perubahan, semua Vcc juga normal.
Nah, kalau rekan menemui kasus seperti ini, coba ukur dulu pin 6, kalau mengeluarkan tegangan tertentu, misal pada Toshiba ini saya ukur ada sekitar 1,7v...
Inilah penyebab belang tadi !
Pin 6 IC tersebut seharusnya Nol volt dan menuju Diode D305 (4148) yang sy ukur ternyata tidak short ataupun bocor !
Selanjutnya tambahi aja dengan diode type sama secara paralel tetapi arahnya terbalik (klik foto kanan atas untuk memperbesar)....pasti beres dech itu kerjaan !!!! ...Baca Lebih Lanjut !

Polytron Grand Master GM1402 Tidak Sinkron !

Polytron Grand Master lawas type GM1402...Tidak Sinkron !!
Kerusakan: Awal dinyalakan tidak Sinkron seperti foto kiri atas, kalau dibiarkan hidup kira2 setengah jam bisa normal !
Solusi sbb:
* Tv ini Vcc normal semua, baik B+, 12v, 8v dll.
Pernah saya temui kasus Polytron sperti ini lain type tetapi IC Oscilator Hor/Vertical-nya sama yaitu TDA2579, setelah saya ganti IC tersebut tv langsung normal gambarnya ! Pada type yang ini tidak ada perubahan pada gambar !
Ternyata penyebab masalah ini sepele, kalau rekan mengalami klik dulu foto kanan atas, ganti aja sparepart yang saya lingkari merah, yaitu C435 di pin1 (Input) Stabilizer 7812, nilai lebih besar lebih bagus !
Itulah penyebab tidak sinkron-nya Polytron ini, C435 menyebabkan Vcc 12v tidak benar-benar DC sehingga mengakibatkan Oscilator H/V kacau !!!!!! ...Baca Lebih Lanjut !

Intermezo Tetapi Penting

Sebelum komentar, klik dulu Foto dan baca sampai habis keterangan dibawah ini:
Ingat...``Bukan Pamer`` maksud saya !!!!

1. PCB adalah 5 biji Kit Tester Flyback pesanan rekan2 sedang dalam proses.
2. Receiver HANSEN KD-2 yang saya pakai untuk tracking mencari sinyal parabola, ada Blindscan dan sangat sensitif meski Kwalitas sinyal dibawah 10%.
3. Map sebelah atas adalah skema-skema tv, yang lain2 saya simpan di Computer.
4. AVO Meter Digital warna merah merk KRISBOW type KW06-271.
5. HP saya Motorola Q GSM (OS Windows Mobile 6.0) yang saya pakai SMS tiap hari buat merespon sharing rekan2 seprofesi seluruh Indonesia. Inbox sampai 400 Sms tidak masalah !
6. Remote Receiver HUMAX F2-1002 buat nonton channel2 tv favorit tiap sore-malam bersama teman2 di tempat service.
7. Sekat Potongan telenan plastik merk Lion Star dan dari bahan Achrylic untuk mendapatkan Satelit YAMAL 202 (Channel RENT Tv dll, dan Sepak Bola tidak di acak)...tapi sampai sekarang saya belum berhasil karena arah barat ada kendala terhalang pohon mangga dan atap rumah tetangga. Dan hanya sampai Satelit NSS 703 (Channel VOA dan Al Hura Radio).
8. HT Icom V-68, saya tambahi Booster 13 Watt dengan Trafo Original 15 Ampere, saat otak jenuh dan suntuk saya sempatkan menghibur diri nge-Break di jalur Repeater-2 Meter biar gak stess.
9. Kunci Shock-T (paling kanan untuk Potensio) dan Obeng panjang (Merah dan Biru merk Vesel) yang menemani kerja saya tiap hari.
10. Parabola (MESH Dish) 9 Feet 2 meter diatas tanah dengan Penggerak sedang menghadap barat, foto diatas LNB 1 pada posisi Satelit INSAT 2E/3B Channel2 India Music dan Film, sedangkan LNB 2 tepat di Satelit Thaicom 2/5...ada Gen-C yang montok2 dan M-Channel yang heboh, karena hari Sabtu-Minggu tengah malam Film2nya Semi tidak disensor !!!
11. Terakhir adalah rokok saya...WISMILAK = ``Wish Me Luck`` artinya Semoga Saya Beruntung alias Berhasil.....di bidang Service Electronic tentunya.
Okay rekan, sampai sini dulu Intermezo-nya !!!! ...Baca Lebih Lanjut !

Sony KV-29MF1, Protect, Gambar Melengkung Kanan-Kiri

Kerusakan Tv Sony 29 inch type KV-29MF1 ini adalah:
1. Protect, distart led mati kemudian menyala menjadi Standby.
2. Gambar ada lengkungan cembung hitam ke dalam bagian kanan-kiri 10cm.
Penyelesaian kasus ini lumayan sulit dan beresiko, tetapi rekan2 jangan kuatir, ikuti solusi saya sbb:
1. Sesaat sebelum protect coba ukur B+, kalau ada sekitar 140v dan kembali drop menjadi kurang lebih 60v berarti Regulator/Power Supply tidak bermasalah.
Berikutnya coba cek D2507 atau D2528, biasanya Short. Untuk gantinya kritis, carikan di mesin bekas Monitor di bagian rangkaian Horizontal yang besarnya hampir seperti Diode 5A biasa.
2. Pada kasus yang saya hadapi, setelah protect teratasi, ternyata tampilan raster ada lengkungan cembung kedalam bagian kanan-kiri atau Pinchusion sebesar 10cm. Lihat Foto diatas sebelah kiri.
Kalau rekan mengalami seperti ini, coba cek Q2503 (C4793) dan R2501 (1,5 Ohm), komponen ini berhubungan dengan jalur soket Defleksi Hor bagian Min, kalau short, putus atau bocor ganti saja pasti beres ! Klik foto atas kanan untuk memperbesar.
Dan apabila setelah penggantian 2 sparepart tadi lebar gambar arah kanan-kiri melebihi batas normal, anda harus seting ulang data service bagian Horizontal...
Caranya:
Kebetulan Remote aslinya tidak ada, saya pakai Remote multi/Universal.
Tv Standby, tekan berurutan: Display, 5, Vol+, Power.
Pilih: angka 1 dan 4.
Pengaturan: angka 3 dan 6.
Dan yang perlu di seting ulang adalah:
HSZ = Pengaturan lebar Horizontal.
HSH = Pergeseran gambar Hor. arah ke kanan-kiri.
PAP = Pinchusion atau lengkungan gambar pinggir kanan-kiri.
AFF = Hati-hati untuk nilai menu ini harus "00", kalau "01" gambar menjadi bengkok2 atau tidak Synchron.
Untuk simpan seting: tekan Mute lalu angka 0.
Okay, selamat bekerja buat semuanya..... ...Baca Lebih Lanjut !
